Serigrafi Kalıp Ölçüsü Hesaplama: Doğru Kalıp Ölçüsü Nasıl Belirlenir?

Kısa cevap: Serigrafi kalıp ölçüsü, baskı deseninin eni ve boyu alınarak doğrudan belirlenmez. Önce net baskı alanı hesaplanır; ardından desenin çevresine ragle hareketi, boya alanı ve makinenin çalışma düzeni için gerekli paylar eklenir. Daha sonra çerçeve profilinin kapladığı alan hesaba katılarak dış kalıp ölçüsü bulunur. Son seçimde kalıbın baskı makinesine, pozlama alanına ve yıkama ekipmanına fiziksel olarak uyduğu da kontrol edilmelidir.

• Kalıp ölçüsü neyi ifade eder?
• Serigrafi kalıp ölçüsü nasıl hesaplanır?
• Kalıp ölçüsü hesaplama formülü
• Örnek kalıp ölçüsü hesabı
• 40×60 ve 50×70 kalıpların baskı alanı nedir?
• Ragle ve boya çalışma payı neden gereklidir?
• Kalıp ile baskı makinesi uyumu
• Pozlama ve yıkama ekipmanı kontrolü
• Kalıp ölçüsü seçiminde yapılan hatalar
• Sık sorulan sorular

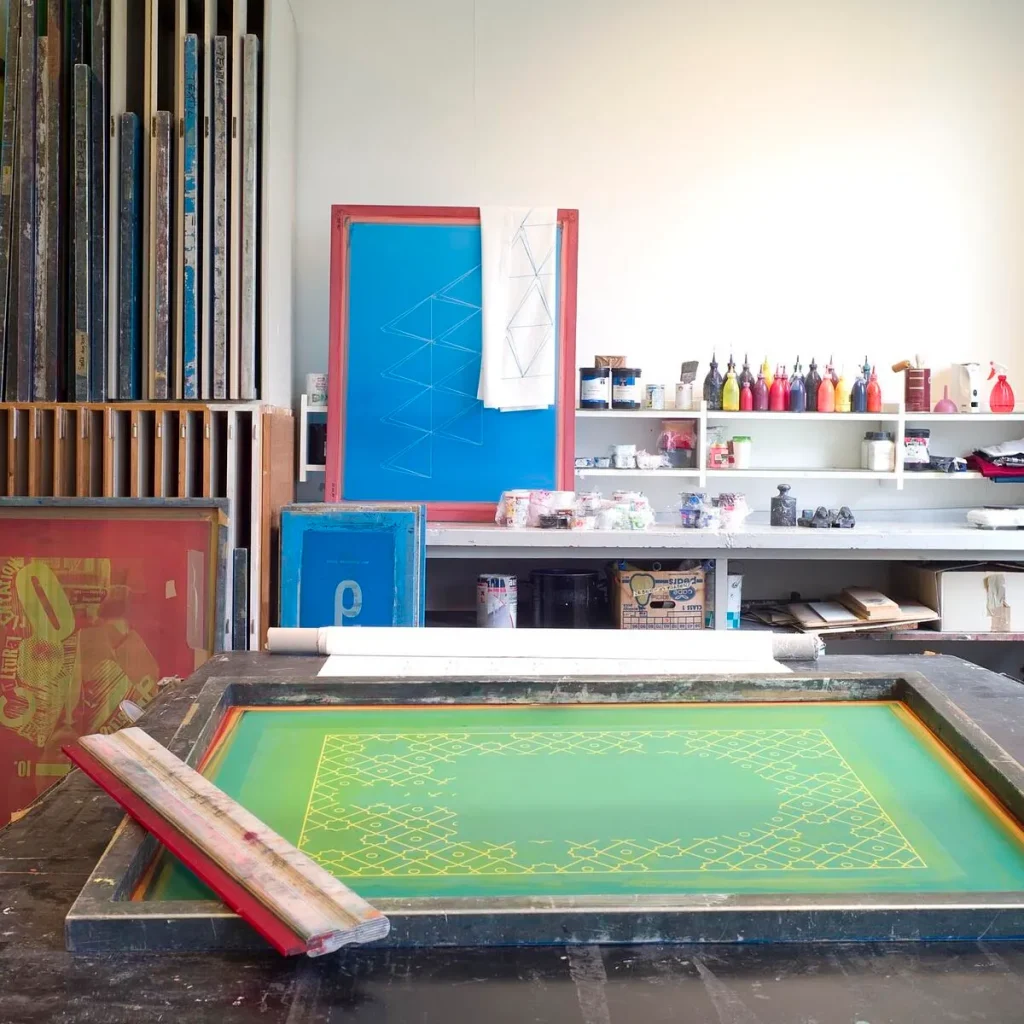

Serigrafi Kalıp Ölçüsü Neyi İfade Eder?

Serigrafi kalıbında tek bir “ölçü” yoktur. Sağlıklı bir serigrafi kalıp ölçüsü hesaplama işlemi yapabilmek için net baskı alanı, kullanılabilir iç alan ve dış çerçeve ölçüsü birbirinden ayrılmalıdır.

• Net baskı alanı: Ürün üzerine basılacak desenin gerçek eni ve boyudur.
• İç çerçeve açıklığı: Çerçeve profillerinin arasında kalan ipek alanıdır.
• Kullanılabilir çalışma alanı: İç açıklığın ragle, boya ve kenar payları çıkarıldıktan sonra baskı için değerlendirilebilen bölümüdür.
• Dış çerçeve ölçüsü: Kalıbın bir dış kenarından diğer dış kenarına ölçülen toplam en ve boydur.
• Profil ölçüsü: Çerçevenin dört kenarını oluşturan metal veya alüminyum profilin kapladığı alandır.

Bu nedenle örneğin “40×60 kalıp” ifadesi görüldüğünde, 40×60 cm’nin otomatik olarak baskı yapılabilecek alan olduğu düşünülmemelidir. Sipariş veya üretim öncesinde ölçünün dış çerçeveyi mi, iç açıklığı mı ifade ettiği teyit edilmelidir. Güncel metal ve alüminyum seçeneklerini serigrafi baskı kalıpları kategorisinden karşılaştırabilirsiniz.

Serigrafi Kalıp Ölçüsü Nasıl Hesaplanır?

Hesaplamanın başlangıç noktası kalıp değil, gerçek baskı desenidir. Öncelikle ürün üzerinde basılacak tasarımın gerçek ölçüsünü belirleyin. Daha sonra kalıp içinde desenin çevresinde çalışmak için ihtiyaç duyulan alanı hesaplayın.

1. Baskı deseninin gerçek enini ölçün.
2. Baskı deseninin gerçek boyunu ölçün.
3. Desenin sağında ve solunda gerekli çalışma payını belirleyin.
4. Raglenin hareket yönündeki başlangıç ve bitiş paylarını belirleyin.
5. Boya havuzu veya boya yayma hareketi için gereken alanı hesaba katın.
6. Elde edilen ölçüye çerçeve profilinin kapladığı alanı ekleyin.
7. Bulunan dış ölçüyü baskı makinesi bağlantısıyla karşılaştırın.
8. Kalıbın pozlama makinesi ve kalıp yıkama ekipmanına sığıp sığmadığını kontrol edin.

Önemli: Desenin çevresine her iş için uygulanabilecek evrensel bir “5 cm”, “10 cm” veya başka sabit pay yoktur. Gereken boşluk; ragle ölçüsüne, baskı yönüne, çerçeve yapısına, makine bağlantısına ve üretim yöntemine göre değişebilir. Bu nedenle çalışma payı ölçülmeli veya kullanılan ekipmana göre belirlenmelidir.

Serigrafi Kalıp Ölçüsü Hesaplama Formülü

Temel hesap mantığı aşağıdaki şekilde kurulabilir:

Gerekli iç en = Baskı eni + Sol çalışma payı + Sağ çalışma payı

Gerekli iç boy = Baskı boyu + Üst çalışma payı + Alt çalışma payı

Çerçeve profilinin eni de biliniyorsa dış ölçü yaklaşık olarak şu şekilde hesaplanabilir:

Dış kalıp eni = Gerekli iç en + Sol profil genişliği + Sağ profil genişliği

Dış kalıp boyu = Gerekli iç boy + Üst profil genişliği + Alt profil genişliği

Eşit genişlikte profiller kullanılan dikdörtgen bir çerçevede formül daha kısa biçimde şöyle yazılabilir:

Dış en = Gerekli iç en + (2 × profil genişliği)

Dış boy = Gerekli iç boy + (2 × profil genişliği)

Bu hesap geometrik olarak gereken çerçeve alanını verir. Fakat çıkan ölçünün üretimde kullanılabilir olması için baskı makinesinin kalıp bağlantısı ve hareket sınırları ayrıca kontrol edilmelidir.

Örnek Serigrafi Kalıp Ölçüsü Hesabı

Aşağıdaki değerler yalnızca varsayımsal hesap örneğidir; bütün serigrafi işleri için önerilen çalışma payları değildir.

20 × 30 cm ölçüsünde bir baskı deseni olduğunu varsayalım. Kullanılan baskı düzeninde yapılan fiziksel kontrolde:

• sağ ve solda 6’şar cm,
• ragle hareket yönünde üst ve altta 9’ar cm

çalışma alanına ihtiyaç duyulduğu belirlenmiş olsun.

Gerekli iç alan:

En: 20 + 6 + 6 = 32 cm

Boy: 30 + 9 + 9 = 48 cm

Örneğin hesapta kullanılan çerçeve profilinin her kenarda 4 cm yer kapladığını varsayarsak:

Dış en: 32 + 4 + 4 = 40 cm

Dış boy: 48 + 4 + 4 = 56 cm

Bu varsayımsal çalışma düzeninin geometrik olarak ihtiyaç duyduğu dış çerçeve ölçüsü en az 40 × 56 cm olur.

Buradan doğrudan “40×60 kalıp kesin uygundur” sonucu çıkarılmamalıdır. Seçilecek ürünün 40×60 adlandırmasının hangi ölçüyü ifade ettiği, gerçek iç çalışma alanı, profil yapısı ve baskı makinesine bağlanabilirliği ayrıca kontrol edilmelidir.

40×60 ve 50×70 Serigrafi Kalıpların Baskı Alanı Ne Kadardır?

40×60 veya 50×70 gibi kalıp ölçülerinden yalnızca isimlerine bakarak kesin net baskı alanı hesaplanamaz. Bunun nedeni dış çerçeve, profil ve kullanılabilir baskı alanının aynı ölçü olmamasıdır.

Eğer 40×60 cm ölçüsü gerçekten kalıbın dıştan dışa ölçüsünü ifade ediyorsa ve profil genişliği P ise, teorik iç açıklık şu şekilde bulunabilir:

İç en = 40 − (2 × P)

İç boy = 60 − (2 × P)

Ancak elde edilen iç açıklığın tamamı yine baskı deseniyle doldurulamaz. Ragle hareketi, boya alanı ve kenar boşlukları için çalışma alanı bırakılması gerekir.

Aynı mantık 50×70 ve diğer ölçüler için de geçerlidir. Bu nedenle seçim yaparken yalnızca katalogdaki dış ebada değil, gerçek baskı deseninize göre gereken kullanılabilir iç alana bakın.

Standart seçenekleri değerlendirirken 40×60 alüminyum serigrafi kalıbı ve daha geniş çerçeve ihtiyacında 50×70 alüminyum serigrafi kalıbı ürünlerini inceleyebilirsiniz. Kesin uygunluk için ürünün güncel ölçü detayları ile kullanılacak makinenin kalıp bağlantısı birlikte değerlendirilmelidir.

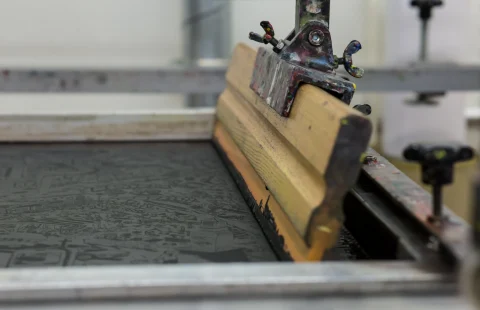

Ragle ve Boya Çalışma Payı Neden Gereklidir?

Kalıp içinde yalnızca pozlanmış desen bulunmaz. Operatörün veya makinenin ragleyi desenden önce konumlandırabileceği, baskı boyunca hareket ettirebileceği ve desen sonrasında hareketi tamamlayabileceği bir alan gerekir.

Desenin çerçeve profilinin hemen yanına yerleştirilmesi şu sorunlara yol açabilir:

• raglenin rahat hareket edememesi,
• ragle lastiğinin çerçeveye yaklaşması veya çarpması,
• boyanın çalışma alanının daralması,
• baskı basıncının desen boyunca rahat uygulanamaması,
• makinenin bağlantı veya tutucu bölgesinin çalışma alanına girmesi.

Özellikle ragle hareket yönündeki boşluk, yalnızca desenin çevresine estetik bir kenar bırakmak için değil, gerçek baskı hareketini gerçekleştirebilmek için gereklidir.

Ragle genişliği de hesaba katılmalı mı?

Evet. Ragle baskı desenini kapsayacak şekilde çalışabilmeli, ancak hareket sırasında çerçeve profiline kontrolsüz şekilde temas etmemelidir. Ragle ölçüsü, desen eni ve kalıbın kullanılabilir iç alanı birlikte değerlendirilmelidir.

Kalıp Ölçüsü ile Serigrafi Baskı Makinesi Nasıl Eşleştirilir?

Doğru hesaplanmış bir kalıp, baskı makinesine uymuyorsa üretimde kullanılamaz. Bu nedenle kalıp hesabının ikinci aşaması makine uyumudur.

Kontrol edilmesi gereken başlıca noktalar şunlardır:

• kalıbın dıştan dışa eni ve boyu,
• makinenin kalıp bağlantı sistemi,
• bağlantının çerçevede kapladığı alan,
• kalıbın açılıp kapanırken ihtiyaç duyduğu hareket mesafesi,
• raglenin gerçek hareket alanı,
• ürünün tabla üzerindeki konumu,
• baskı deseninin tabla üzerindeki erişilebilir noktası.

Burada kritik nokta, tabla ölçüsü, makine adı ve net baskı alanının aynı kavram olmamasıdır. Örneğin makinenin isminde geçen bir ölçüden, kullanılabilecek maksimum kalıp veya maksimum baskı desenini otomatik olarak çıkarmak doğru değildir.

Yeni bir sistem kuruluyorsa kalıp hesabıyla birlikte serigrafi baskı makineleri seçeneklerinin gerçek kullanım alanı ve kalıp bağlantı yapısı da karşılaştırılmalıdır.

Pozlama Makinesi ve Kalıp Yıkama Alanı da Ölçüye Dahil mi?

Evet. Kalıp baskı makinesine uyuyor olsa bile hazırlama ekipmanına sığmıyorsa iş akışında sorun oluşabilir.

Pozlama alanı

Kalıbın dış ölçüsü, kullanılacak pozlama sisteminin gerçek kullanılabilir alanıyla karşılaştırılmalıdır. Pozlama cihazının model adından kalıbın kesin olarak sığacağı varsayılmamalıdır.

Kalıbı kendi bünyesinde hazırlamayan işletmeler için serigrafi kalıp pozlama hizmeti kapsamında standart ve işe göre değerlendirilen özel ölçü kalıplar planlanabilir.

Yıkama alanı

Pozlama sonrasında desenin açılması ve daha sonraki kalıp temizliği sırasında çerçevenin yıkama alanına fiziksel olarak sığması ve rahat hareket ettirilebilmesi gerekir. Büyük kalıplarda bu kontrol özellikle önemlidir.

Kalıp Ölçüsü ile Mesh Numarası Aynı Hesabın Parçası mı?

Hayır. Kalıp ölçüsü fiziksel çerçeve ve çalışma alanıyla ilgilidir; mesh seçimi ise ipeğin yapısı, boya aktarımı, desen detayı ve baskı uygulamasıyla ilişkilidir. Dolayısıyla doğru kalıp ebadını bulmak doğru mesh seçiminin yerine geçmez.

Serigrafi mesh üreticisi Sefar’ın serigrafi teknik kaynaklarında da mesh çözümlerinin elektronik, cam, grafik, plastik, ambalaj ve tekstil gibi farklı uygulamalara göre değiştiği belirtilmektedir. Kalıp ölçüsü belirlendikten sonra ipek seçimi baskı sistemi için ayrıca değerlendirilmelidir.

Serigrafi Kalıp Ölçüsü Seçiminde Sık Yapılan Hatalar

1. Baskı ölçüsü ile kalıp ölçüsünü aynı kabul etmek

20×30 cm baskı yapılacak olması, 20×30 cm kalıbın yeterli olduğu anlamına gelmez. Desenin çevresinde çalışma alanı gerekir.

2. 40×60 ölçüsünü 40×60 baskı alanı sanmak

Standart adlandırmalarda verilen ölçünün neyi temsil ettiği ürün özelinde teyit edilmelidir. Çerçeve profili ve çalışma boşlukları nedeniyle net baskı alanı daha küçüktür.

3. Profil genişliğini hesaba katmamak

İç çalışma alanı yeterli görünse bile çerçeve profilleri eklendiğinde dış ölçü makinenin kabul edebileceğinden büyük hale gelebilir.

4. Ragle hareketini yalnızca desen eni üzerinden değerlendirmek

Raglenin desenden önce ve sonra hareket edeceği alan da gerekir. Özellikle baskı yönündeki pay ihmal edilmemelidir.

5. Makinenin model isminden maksimum kalıp ölçüsü çıkarmak

Model adı, tabla ölçüsü, kalıp bağlantısı ve gerçek çalışma alanı farklı bilgiler olabilir. Makineye ait gerçek ölçüler kontrol edilmelidir.

6. Pozlama ekipmanını unutmak

Baskı makinesine sığan büyük bir çerçeve, mevcut pozlama alanına sığmayabilir. Kalıp üretim zinciri bütün olarak değerlendirilmelidir.

7. Gereğinden büyük kalıp seçmek

“Büyük kalıp her zaman daha iyidir” yaklaşımı doğru değildir. Gereğinden büyük çerçeve taşıma, depolama, yıkama ve makine uyumu açısından gereksiz zorluk oluşturabilir. Kalıp, gereken çalışma alanını sağlayacak fakat üretim sistemine uygun kalacak ölçüde seçilmelidir.

Standart Kalıp mı Özel Ölçü Kalıp mı?

Baskı alanınız standart kalıp seçeneklerinin kullanılabilir alanına uyuyor ve mevcut ekipmanlarla fiziksel uyum sağlıyorsa standart kalıp tercih edilebilir. Uzun desenler, büyük paneller, özel makine bağlantıları veya standart dışı ürünlerde ise özel ölçü çerçeve gerekebilir.

Hazır çerçeveniz varsa ipek değişimi veya yeniden hazırlama için serigrafi kalıp germe hizmeti değerlendirilebilir. Yeni kalıp hazırlanacaksa baskı deseninin ölçüsü, kullanılacak makine, yüzey ve varsa mevcut çerçeve bilgileri birlikte paylaşılmalıdır.

Doğru Kalıp Ölçüsünü Belirlemek İçin Kontrol Listesi

• Desenin gerçek baskı eni ve boyu belli mi?
• Desenin kalıp üzerindeki yönü belli mi?
• Ragle başlangıç ve bitiş alanı hesaplandı mı?
• Sağ ve sol çalışma payları yeterli mi?
• Boya için gereken çalışma alanı bırakıldı mı?
• Çerçeve profilinin gerçek genişliği biliniyor mu?
• Dıştan dışa kalıp ölçüsü hesaplandı mı?
• Kalıp baskı makinesinin bağlantısına uyuyor mu?
• Ragle çerçeveye çarpmadan hareket edebiliyor mu?
• Kalıp pozlama alanına sığıyor mu?
• Kalıp yıkama alanında rahatça çalışılabiliyor mu?
• Standart ürün adındaki ölçünün iç mi dış mı olduğu teyit edildi mi?

Serigrafi Kalıp Ölçüsü Hesaplama Hakkında Sık Sorulan Sorular

Serigrafi kalıbı baskıdan ne kadar büyük olmalı?

Her baskı için geçerli sabit bir santimetre değeri yoktur. Gerekli fark; desen ölçüsü, ragle hareketi, boya çalışma alanı, çerçeve profili ve makinenin bağlantı yapısına göre belirlenmelidir.

20×30 cm baskı için hangi kalıp kullanılır?

Yalnızca 20×30 cm desen ölçüsüyle kesin kalıp seçilemez. Desenin çevresindeki çalışma payları ve kullanılacak çerçevenin profil ölçüsü hesaplandıktan sonra gerekli iç ve dış kalıp alanı bulunmalıdır.

40×60 kalıpla kaç cm baskı yapılır?

Kesin baskı alanı, 40×60 ölçüsünün iç mi dış mı olduğuna, profil genişliğine ve bırakılması gereken ragle/boya paylarına bağlıdır. Bu nedenle 40×60 cm’nin tamamı net baskı alanı olarak kabul edilmemelidir.

50×70 kalıp daha mı iyidir?

Daha büyük olması tek başına daha iyi olduğu anlamına gelmez. Baskı alanı, makine bağlantısı ve üretim ekipmanı 50×70 ölçüsünü gerektiriyorsa avantaj sağlayabilir; küçük işler için gereksiz büyük bir kalıp kullanım kolaylığını azaltabilir.

Kalıp ölçüsü seçerken önce makine mi yoksa baskı alanı mı belirlenir?

Başlangıç noktası basılacak ürün ve net baskı alanıdır. Daha sonra gerekli kalıp çalışma alanı hesaplanır ve bu kalıbı kullanabilecek makineyle eşleştirme yapılır. Mevcut bir makine kullanılacaksa hesap makinenin fiziksel sınırları içerisinde yapılmalıdır.

Özel ölçü serigrafi kalıbı hazırlanabilir mi?

Standart ölçüler yeterli olmadığında baskı alanı ve kullanılacak makineye göre özel ölçü çerçeve değerlendirilebilir. Kalıbı hazırlatmadan önce dış ölçü, kullanılabilir iç alan ve makine bağlantısının birlikte netleştirilmesi gerekir.

Serigrafi Kalıbınızı Ölçüye Göre Seçin

Doğru serigrafi kalıbı seçiminin temelinde “en büyük çerçeveyi almak” değil, desenin ihtiyaç duyduğu çalışma alanıyla üretim ekipmanının sınırlarını eşleştirmek vardır. Net baskı ölçünüzü belirleyin, ragle ve boya için gereken boşlukları ekleyin, profil alanını hesaba katın ve çıkan dış ölçüyü makinenizle karşılaştırın.

Standart metal ve alüminyum seçenekleri OkanGökhan serigrafi baskı kalıpları bölümünden inceleyebilirsiniz. Standart ölçünün yeterli olmadığı işlerde veya hangi kalıbın makinenizle uyumlu olduğundan emin değilseniz, baskı ölçünüzü ve makine bilgilerinizi paylaşarak teknik destek ve kalıp seçimi için OkanGökhan ile iletişime geçebilirsiniz.
